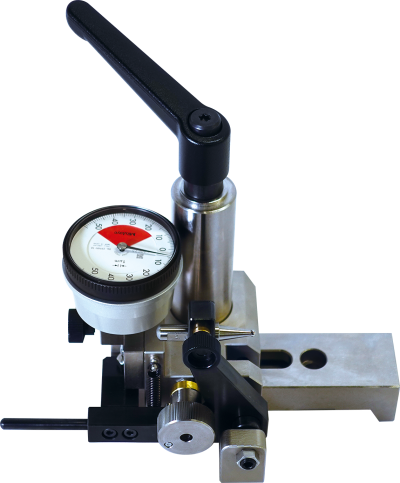

歯車偏心測定用アタッチメント（SHH形）
[ Stock No：101 ]
- 歯車の円ピッチ振れ（偏心）測定用アタッチメントです。
- 標準形検査器に取り付けてご使用ください。
- 測定子は標準で７本付属しております（モジュール１～４まで0.5毎）。
※・ダイヤルゲージ、偏心検査器は付属しておりません。
・ご要望により特殊寸法の測定子も製作致します。
| コードNo. | 形式 | 適用偏心検査器 | 最大ギア径 (mm) |
測定子（７ヶ付） （モジュール） |
質量 (kg) |
|---|---|---|---|---|---|
| SHH100 | SHH-0 | P-1,2,3 形 | 130 | 1.0～4.0 （0.5毎） |
4 |
| SHH101 | SHH-1 | NO.1 | 220 | 5 | |
| SHH102 | SHH-2 | No.2 | 380 | 10 |
※ラック送り式ＭＬ形のスタンドベースに直接取付する場合、特別製作致します。
